Nama merk AB

Referensi produk 1768-L45

Kontroler Logix 1768-L45 Compact oleh Allen-Bradley menawarkan solusi untuk aplikasi kontrol dengan gerakan, I / O, dan jaringan tuntutan. Ini memiliki 4 slot yang tersedia untuk dukungan modul dan dapat mendukung empat 1768 modul backplane. Ini mendukung arus backplane 1768 dari 2.0 Amps pada 24 Volt, dan 1769 output arus backplane dari 2.0 Amps di 5.7 Volt. 1768-L45 juga menyediakan output arus keluaran 1768 sebesar 5,6 Amps pada 5 Volt, dan totalnya menyediakan 1768 dan 1.769 backplane saat ini 7,6 Amps di 5,2 Volts. Ini menghilang 9,5 W sepanjang sirkuitnya dan konsumsi daya 50,4W.

1768-L45 dapat mendukung maksimal tiga puluh 1769 modul I / O yang dapat berada di 3 I / O lokal bank modul. Ini memiliki tegangan isolasi 30 Volt dengan jenis isolasi yang diuji pada 500 Volt AC selama 60 detik. 1768-L45 disertifikasi pada kode suhu T4 (135 derajat Celcius). Untuk pemasangan, sekrup M4 atau # 8 harus digunakan. Ini memiliki dimensi 131,6 x 67,4 x 121,8 milimeter (5,18 x 2,65 x 4,80 inci) dan berat sekitar 0,34 kilogram (11,9 ons). 1768-L45 memiliki rentang suhu operasi antara 0 dan 60 derajat Celcius (32 dan 140 derajat Fahrenheit) pada kelembaban nondensitas non-kondensasi hingga 95%. Ini memiliki shock rate operasional 30G dan salah satu hingga 50G dalam mode non-operasional, dengan getaran maksimum 5G pada 10 hingga 500 Hertz. Ini memiliki CISPR 11: Grup 1, Kelas A, standar emisi untuk lingkungan industri. Ini adalah CUL-us yang diuji dan disertifikasi untuk memenuhi persyaratan standar di AS dan Kanada.

Mencoba menggunakan pengontrol dengan perangkat lunak dan firmware yang tidak kompatibel revisi dapat menghasilkan hal-hal berikut: • Ketidakmampuan untuk terhubung ke controller • Peningkatan firmware yang tidak berhasil dalam utilitas ControlFLASH ™ atau AutoFlash

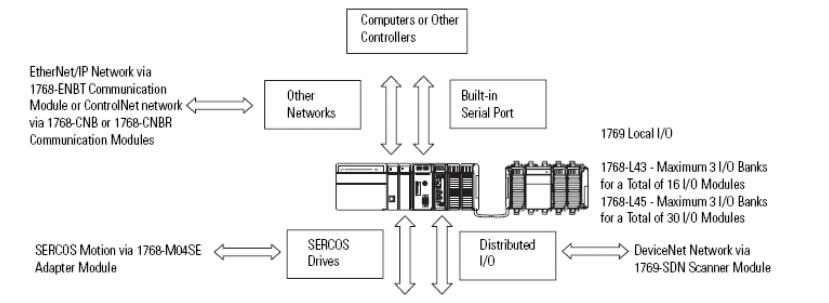

Saat mendesain sistem CompactLogix, tentukan konfigurasi jaringan dan penempatan komponen di setiap lokasi. Anda perlu melakukan hal-hal berikut: • Pilih perangkat I / O untuk sistem DIN-rail atau panel-mount Anda. • Buat persyaratan kontrol gerak dan drive. • Pilih modul komunikasi. • Pilih pengontrol. • Pilih catu daya. • Pasang sistem. • Pilih perangkat lunak.

Anda memerlukan bagian-bagian ini ketika menginstal pengontrol Anda: • 1768-L43 atau 1768-L45CompactLogix controller • Catu daya 1768-PA3 atau 1768-PB3 • tutup ujung 1769-ECR • Sekrup pemasangan (M4 atau panhead # 8) atau salah satu dari EN 50 022 DIN ini rel: - 35 x 7,5 mm (1,38 x 0,30 inci) - 35 x 15 mm (1,38 x 0,59 inci) • Kabel serial 1756-CP3 (atau buat sendiri)

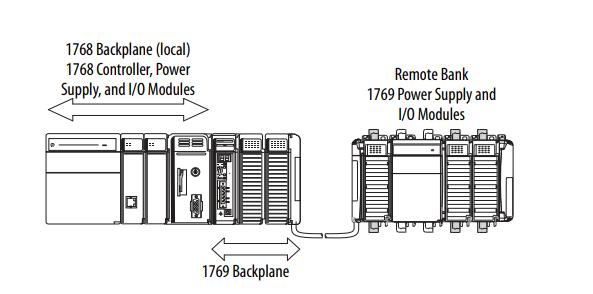

Penilaian Jarak Sistem CompactLogix Karena power supply CompactLogix 1768 bekerja dengan controller untuk daya sistem 1768, peringkat jarak dalam sistem CompactLogix 1768 berbeda dari itu dalam sistem CompactLogix 1769. Pada sistem 1768, peringkat jarak adalah jarak antara 1769 I / O modul dan pengontrol. Pada sistem 1769, peringkat jarak adalah jarak antara 1769 modul I / O dan catu daya.
